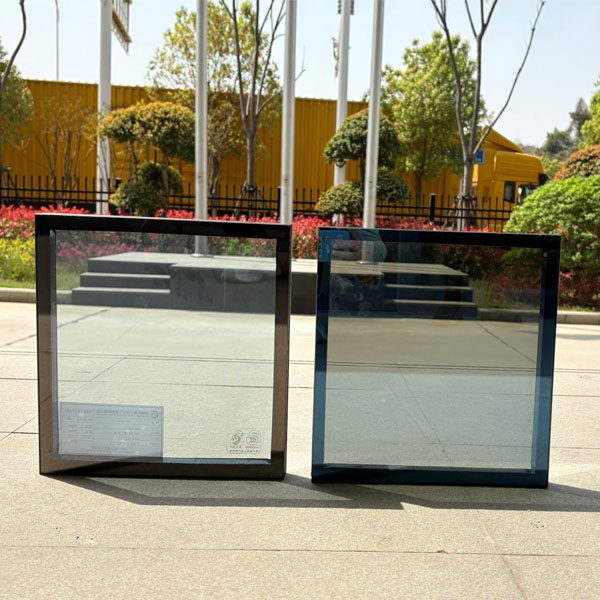

TPE中空玻璃优势
1. TPE可回收，符合绿色建筑标准（如LEED认证），具有环保性。
2. TPE导热系数低于铝间隔条，减少边缘结露，具有隔热性能好。
3. 无金属腐蚀，适用于沿海或高湿度环境。
4. 可弯曲成复杂形状，适合异形玻璃设计，加工便捷。
TPE中空玻璃常见组合方式
其常见组合方式主要涉及玻璃类型、间隔条厚度、气体填充等配置
按玻璃类型组合
1. 双层中空玻璃（最常见）：
① 5mm钢化玻璃 + 12mm TPE间隔条 + 5mm钢化玻璃（如：5TPE12+5，适用于普通节能门窗）
② 6mm Low-E玻璃 + 15mm TPE间隔条 + 6mm透明玻璃（Low-E镀膜可提升隔热性能，间隔条加宽增强保温）
2. 三层中空玻璃（高寒地区）
① 4mm玻璃 + 9mm TPE + 4mm玻璃 + 9mm TPE + 4mm玻璃（如：4TPE9+4TPE9+4，隔音保温性能更优）
按间隔条厚度组合
① TPE间隔条宽度直接影响中空玻璃的隔热性能，常见厚度：9mm、12mm、15mm、16mm、20mm
② 12mm间隔条：常规配置，平衡成本与性能。
③ ≥15mm间隔条：填充惰性气体（如氩气）时效果更佳，降低热对流。
按功能需求组合
① 节能型：Low-E玻璃 + TPE间隔条 + 充氩气（减少紫外线透过率，降低U值）
② 隔音型：夹胶玻璃（外层） + TPE间隔条 + 中空玻璃（内层）（如：6夹胶TPE12+6，用于机场、高速周边）
③ 安全型
④ 钢化玻璃 + TPE间隔条 + 钢化玻璃（抗冲击，适用于高层建筑）
特殊组合
① 弧形中空玻璃：TPE间隔条可弯曲，适配异形设计。
② 内置百叶中空玻璃：TPE密封百叶窗，避免灰尘进入。
我厂TPE中空玻璃加工生产规格
1、基本结构规格：单层玻璃厚度通常为5~19mm（常见5mm、6mm、8mm、10mm等）。中空层厚度：6mm、9mm、12mm、15mm、16mm、20mm等（根据隔音、隔热需求选择）。
组合方式：
单腔中空：如5+12A+5（两片5mm玻璃+12mm中空层）。
双腔中空：如5+6A+5+6A+5（三片玻璃+两层中空，隔音效果更佳）。
可搭配Low-E玻璃、夹胶玻璃等。
2、TPE（热塑性弹性体）替代传统铝条或暖边条。低导热系数（降低边缘热桥效应）。柔性结构，适应玻璃变形，减少应力开裂。无需折弯机，可任意形状加工（如弧形玻璃）。宽度：通常与中空层厚度一致（如12mm中空层对应12mm宽TPE条）。
3、特殊定制：形状支持异形（圆形、三角形等）和曲面中空玻璃加工。可结合Low-E镀膜、充氩气/氪气（提升隔热）、调光玻璃等。TPE间隔条可选黑色、灰色等，满足美观需求。
4、性能标准
气密性：符合GB/T 11944-2012（或EN 1279）标准，初始露点≤-40℃。
抗结露性：中空层温差≥40℃时不结露。
耐久性：通过高温高湿、紫外线老化等测试（寿命≥15年）。
隔音性能：计权隔声量（Rw）可达35~45dB（双腔结构更优）。
我厂TPE中空玻璃关键参数选择
1) TPE密封材料的选择，材料类型常用TPE包括SEBS（苯乙烯-乙烯-丁烯-苯乙烯共聚物）、TPO（热塑性聚烯烃）等，需根据耐候性、柔韧性和粘接性选择。硬度（邵氏A）通常选择 40~80 Shore A，过软可能导致支撑性不足，过硬可能影响密封效果。耐候性通过UV老化、高低温循环（-40℃~80℃）测试，确保长期使用不龟裂。
2) 玻璃类型可选用钢化玻璃（T）、Low-E玻璃（提升隔热）、彩釉玻璃等。玻璃厚度：单层玻璃常用3-19mm。
3) 间隔条厚度：一般为 6~24mm，影响隔热性能（U值）。寒冷地区建议选择更宽的间隔条（如12mm以上）。
4) 气体填充：惰性气体（如氩气、氪气）可降低热传导，填充浓度需≥90%，并确保密封性防止泄漏。
中空层厚度：9-15mm为常见隔音选择，过厚可能降低保温性能。

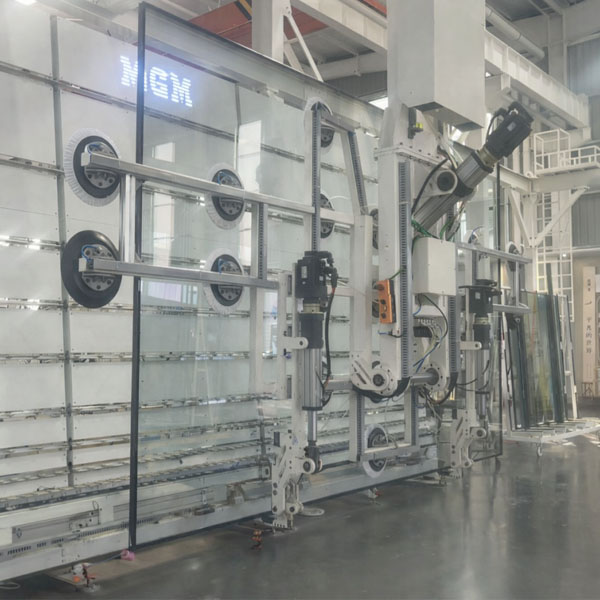

我厂TPE中空玻璃加工工艺流程
1. 切割：按客户订单尺寸要求切割玻璃原片，并进行磨边处理，用去离子水或玻璃清洗机彻底清洁玻璃表面。
2. 根据中空玻璃尺寸裁切TPE条，并通过热弯或焊接制成与玻璃形状匹配的封闭框架（方形、异形等）。
3. 干燥剂注入：在TPE间隔条内侧预制的空腔中填充分子筛干燥剂并密封。
4. 在TPE间隔条与玻璃接触面涂覆热熔丁基胶。
5. 合片：将两片（或多片）玻璃与TPE间隔条精准压合，形成中空腔体后，通过压辊或压机施加压力，确保胶层均匀粘接，排出气泡，加压定型。
6. 惰性气体填充：若需提升隔热性能，可抽真空后充入氩气（Ar）、氪气（Kr）等惰性气体，降低中空层热传导。
7. 在玻璃与TPE间隔条的外侧边缘涂覆聚硫胶、硅酮胶或聚氨酯胶后自然固化。
8. 质量检测，测试气密性、露点和外观等。
我厂TPE中空玻璃关键工艺控制点
１、原材料控制：确保TPE材料符合标准（如抗UV性、耐老化性、低水汽渗透率）。玻璃基片干燥，表面无油污、无粉尘，干燥度。干燥剂选择高吸附性能的分子筛（如3A型），确保含水量≤0.5%。
2、加工环境：环境温度20~25℃，湿度≤30% RH（防止TPE吸湿或玻璃表面结露）。
3、TPE间隔条加工挤出温度通常160~200℃），尺寸精度：宽度公差±0.1mm，确保与玻璃匹配性。折弯角度精确（直角±0.5°），焊接接头无缝隙（目检+气密性测试）。
4、充填干燥剂快速充填（暴露时间＜30分钟），填充量需覆盖间隔条空腔的80%以上。
5、合片压力：压合压力0.5~0.7MPa，确保TPE与玻璃紧密贴合但不变形。
6、密封胶涂布：双道密封时，丁基胶涂布厚度0.3~0.5mm，聚硫胶/硅酮胶固化时间需监控。
7、质量控制与检测：成品玻璃露点≤-40℃（按GB/T 11944标准），检测中空层内是否残留水汽。气密性测试，氩气充气后年泄漏率＜1%。加速老化试验（高温高湿、紫外线照射）后无脱胶、雾化现象。
我厂TPE中空玻璃的质量标准
GB/T 11944-2012《中空玻璃》：核心标准，涵盖密封性能、露点、耐紫外线等通用要求。
GB/T 29755-2013《中空玻璃用弹性密封胶》：针对密封材料的性能要求。
通过国家安全玻璃强制认证CCC认证
我厂TPE中空玻璃核心特点
TPE间隔条由热塑性弹性体制成，具有优异的柔韧性、低导热性和抗老化性能，能有效减少边缘热传导，降低结露风险。
1. 优异的密封性：TPE材料与玻璃、干燥剂的粘接性更好，可长期保持中空玻璃内部的干燥气体（如氩气）不泄漏，延缓分子筛失效，延长使用寿命。
2. 节能环保：TPE的导热系数低，能显著减少玻璃边缘的“冷桥效应”，提升整体隔热性能，降低建筑能耗。材料可回收利用，符合绿色建筑要求。
3. 抗变形与耐候性：TPE在温差变化下收缩率低，避免因热胀冷缩导致密封失效，适合极端气候地区使用。
我厂TPE中空玻璃与传统中空玻璃的区别
特性 | TPE中空玻璃 | 传统铝间隔条中空玻璃 |
导热性 | 低（暖边设计，减少冷桥） | 高（铝条易导热，边缘易结露） |
密封性 | 更优（弹性密封，长期防漏气） | 依赖胶水，老化后易失效 |
耐久性 | 抗老化、耐温差性能强 | 铝条易热胀冷缩，密封易退化 |
环保性 | 可回收，无金属冷桥 | 铝材生产能耗高 |
我厂TPE中空玻璃包装与存储
1) 防护包装：边缘贴保护膜，避免运输损伤。
2) 竖直存放：防止玻璃变形或密封胶受力不均。
TPE中空玻璃应用
1) 节能建筑：被动房、低能耗建筑对玻璃边缘隔热要求高的项目。
2) 高湿度地区：减少玻璃边缘结露，避免霉菌滋生。（冷链展示柜、冷藏车）
3) 幕墙与大型门窗：需长期保持密封稳定性的工程。
4) 高铁、船舶等交通工具。
