夹胶中空玻璃常见组合方式

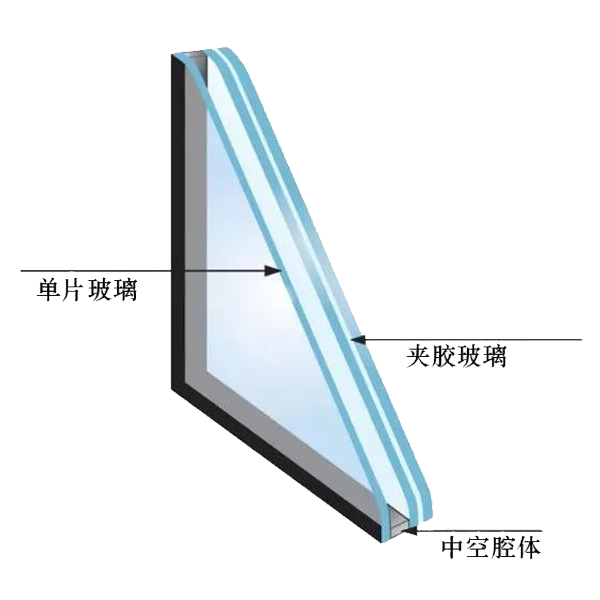

单夹胶中空玻璃：

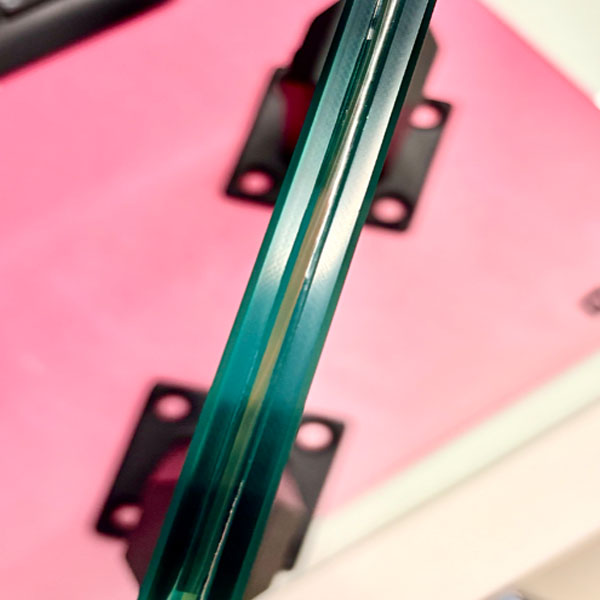

结构示例：5mm玻璃 + 0.76mm PVB + 5mm玻璃 + 12mm中空层 + 5mm玻璃
双夹胶中空玻璃（更高安全需求）：
结构示例：夹胶玻璃 + 中空层 + 夹胶玻璃
我厂夹胶中空玻璃加工生产规格
最大尺寸：3300*7000mm
间隔铝框宽度：6mm、9mm、12mm、15mm、20mm
玻璃单元厚度：5～19mm
原片品牌：信义
颜色：透明、蓝色、灰色、蓝灰
支持客户来单定制：定制时需明确玻璃类型、胶片厚度、中空层气体、边缘密封方式等。
夹胶中空玻璃关键参数选择
1. 玻璃厚度：单层玻璃常用3-19mm，夹胶部分通常对称（如5+5、6+6）。
2. 夹胶胶片：PVB标准厚度为0.38mm，多层叠加可增加安全性（如0.76mm=2层0.38mm）。
3. 中空层厚度：9-15mm为常见隔音选择，过厚可能降低保温性能。
4. 玻璃类型：可选用钢化玻璃（T）、Low-E玻璃（提升隔热）、彩釉玻璃等。
5. 特殊功能：可结合充惰性气体（如氩气）、暖边间隔条等。
我厂夹胶中空玻璃加工工艺流程
1) 玻璃原片选择：根据需求选择浮法玻璃、钢化玻璃、Low-E玻璃等，厚度通常为5-19mm。原片需无划痕、气泡、杂质，并进行切割前清洁。
2) 切割与磨边：按客户定制尺寸要求切割玻璃，用数控切割机保证精度。
3) 对切割后的玻璃边缘进行磨边处理（倒角或精磨），防止应力集中。
4) 夹胶玻璃部分加工：清洗玻璃，使用去离子水和滚刷清洗设备彻底清洁玻璃表面，避免残留颗粒影响胶合。
5) PVB/SGP胶片铺设：在两片玻璃之间铺设PVB（聚乙烯醇缩丁醛）或SGP（离子性中间层）胶片，厚度通常为0.38mm-2.28mm。
6) 预压合（抽真空）：将玻璃与胶片组合体放入预压机，通过抽真空和加热（约100-150℃）初步粘合，排出空气。
7) 高压釜终压：将预压后的玻璃送入高压釜，在高温（120-150℃）、高压（10-15bar）下彻底胶合，时间约2-4小时。
8) 中空玻璃部分加工：铝间隔条制备，选择铝间隔条（需填充3A分子筛干燥剂），按尺寸折弯成框，四角用插角或弯角连接。

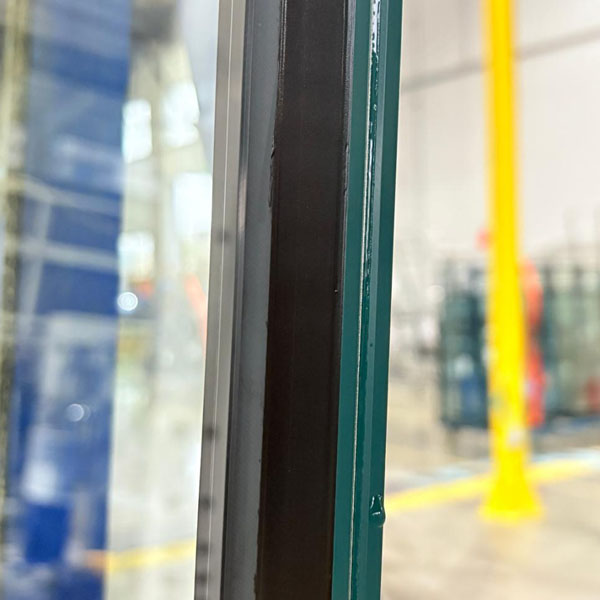

9) 丁基胶涂布：在铝框两侧涂布丁基胶（第一道密封），用于粘合玻璃与间隔条，防止气体泄漏。
10) 合片：将夹胶玻璃与另一片玻璃（或另一片夹胶玻璃）与铝框组合，形成中空层。中空层厚度一般为6-24mm。
11) 二道密封：使用硅酮胶或聚硫胶（第二道密封）沿玻璃边缘密封，确保结构强度和长期气密性。
12) 后处理和检测l 固化：二道密封胶需在恒温恒湿环境下固化（通常24小时以上）。
充惰性气体（可选）：若需提升保温性能，在中空层充入氩气或氪气，充气后检测气密性。
外观检查：无气泡、脱胶、杂质。
性能测试：露点测试（≤-40℃）、密封性、抗冲击性（夹胶部分）。
尺寸公差：符合GB/T 11944-2012等标准。
我厂夹胶中空玻璃关键工艺控制点
夹胶部分：避免胶片污染，控制高压釜温湿度。
中空部分：丁基胶连续无断点，二道密封厚度均匀。
环境要求：车间干净整洁、温度23±2℃，湿度≤30%。
我厂夹胶中空玻璃的质量标准
需符合国家标准：GB/T 11944-2012中空玻璃、GB 15763.3-2009夹胶玻璃。
通过国家安全玻璃强制认证CCC认证
我厂夹胶中空玻璃核心特点
1. 安全性：夹胶层的存在使玻璃抗冲击性强，即使破碎也不会脱落，适合高层建筑或防爆需求场景。
2. 隔音性能：中空层能有效阻隔高频噪音（如交通声），夹胶层吸收低频噪音（如机器轰鸣），综合隔音效果优于普通中空玻璃。
3. 隔热保温：中空层减少热传导，配合Low-E镀膜可进一步提升节能效果，降低空调/采暖能耗。
4. 防紫外线：PVB胶片可过滤99%以上的紫外线，保护室内家具褪色。
5. 抗风压性：多层结构增强玻璃整体强度，适用于大风压地区或大板块玻璃设计。
我厂夹胶中空玻璃与普通中空玻璃的区别
特性 | 夹胶中空玻璃 | 普通中空玻璃 |
安全性 | 高（防破碎飞溅） | 低（碎片易脱落） |
隔音 | 高频+低频双重阻隔 | 主要阻隔高频噪音 |
紫外线阻隔 | 99%以上 | 依赖镀膜，约60%-80% |
价格 | 较高 | 较低 |
我厂夹胶中空玻璃包装与运输
采用软质材料分隔玻璃，避免边角磕碰，标注“小心轻放”和防潮标识。
夹胶中空玻璃应用
高层建筑窗户：防坠落、抗风压。
临街住宅/学校/医院：高效降噪。
阳光房顶棚：安全防碎，隔热防晒。
银行/珠宝店橱窗：防爆防盗。
